SOLID-SJÄLV-SMÖRJBUSSAR

Hem/Produkter/ SJÄLV-SMÖRJLAGER/SOLID-SJÄLV-SMÖRJBUSSAR
Produktklassificering





SJÄLV-SMÖRJLAGER -JDB-SERIEN

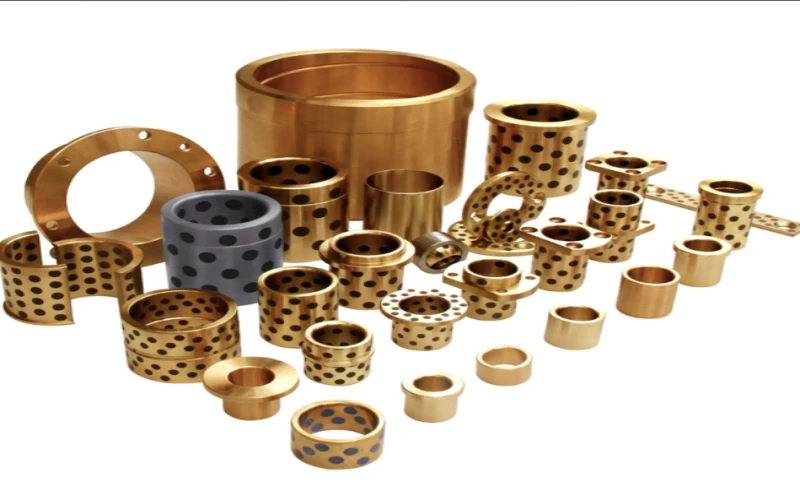

26686eac-74e9-4646-a4dc-07ed33900bc2

Introduktion



Det solida-inlagda koppar-grafitlagret (JDB) är en ny typ av smorda lager som kombinerar egenskaperna hos metalllager och oljefria-smorda lager. Den använder ett metallbasmaterial, på vilket fasta smörjmedel fördelas i lämpliga proportioner och storlekar enligt driftsförhållandena. Den har hög lastkapacitet, slaghållfasthet, hög temperaturbeständighet och stark självsmörjning.- Den är särskilt lämplig för tunga belastningar, låga hastigheter, fram- och återgående eller oscillerande rörelser och andra applikationer där smörjning och oljefilmbildning är svår. Det är också resistent mot vatten och annan sur korrosion och erosion. Ingen olja eller underhåll krävs under drift, vilket avsevärt förbättrar den mekaniska prestandan och minskar underhållskostnaderna för lagret och utrustningen. Den kan även smörjas med olja. Oljespår och oljehål kan bearbetas i olika former och orienteringar för att uppnå önskad effekt, beroende på driftsförhållandena. Kort sagt, detta är en helt anpassningsbar produkt.

Fördelar med JDB-serien



Lämplig för lång-underhållsfri-användning;
 Hög precision, stark-lastbärande kapacitet, utmärkt slitstyrka och lång livslängd;
 Tillgänglig för godtyckliga dimensioner, som bekvämt uppfyller olika storleks- och formkrav;
 Mycket stabil friktionskoefficient, ingen "stickning";
 Motståndskraftig mot damm, fukt, stötar och sidobelastningar;
 Lämplig för användning över ett brett temperaturområde;
 Lämplig för applikationer med frekventa start och stopp, såsom roterande, fram- och återgående och oscillerande rörelser, där det är svårt att bilda oljefilm.







Huvudapplikation för JDB-serien

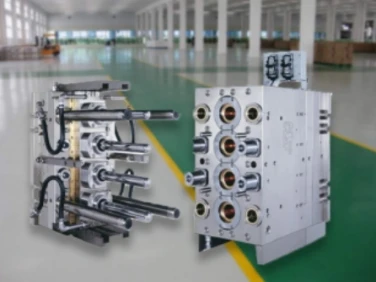

6bf7c5ed-ca34-4f07-8069-958bd84ea7c3

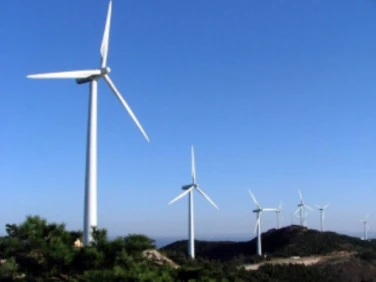

16d01f0b-eeb4-4e83-85c6-4d5ef461fe10

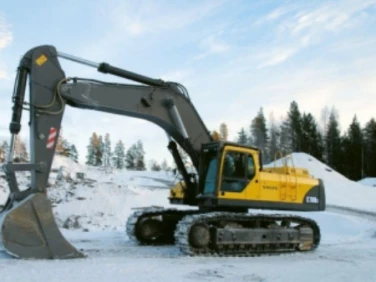

0684fb33-3a1d-419c-8ce1-c5722aae5fd2

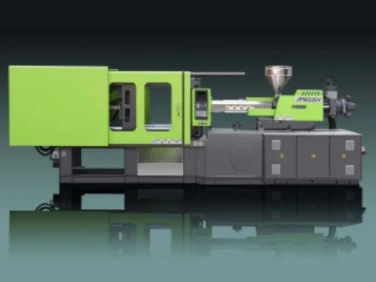

b9d9f83f-5b5f-4bfe-9e46-685c857c03af

Ingenjörsmaskiner, gummimaskiner, bilform, hydraulcylindrar, stora växellådor, metallurgiska maskiner, tågfäste, rullutrustning, gruvmaskiner, skeppsbyggnad, maskiner, konstruktion, turbiner, elektrisk utrustning, vattenskyddskonstruktion.





serie vanliga modeller och material



  JDB-1 JDB-1 JDB-2 JDB-2 JDB-2 JDB-2 JDB-2
a2bbe7b8-d11f-4921-8ce4-8303867d8558 a2bbe7b8-d11f-4921-8ce4-8303867d8558 product-134-121 product-134-121 product-134-121 product-134-121 product-113-113
Materialnamn Höghållfast mässing Mässing Aluminium brons Aluminium brons Yorcalnic Yorcalnic

Tenn brons
Material CuZn25AlFe6Mn3 CuZn38 CuAl9Fe4 CuAl10Fe3 CuAl9Fe4Ni4Mn2 CuAl10Fe4Ni4

CuSn5Zn5Pb5
Densitet 7.8 8.5 7.8 7.8 7.8 7.8

8.9
Hårdhet HB Större än eller lika med 210 HB Större än eller lika med 70 HB Större än eller lika med 110 HB Större än eller lika med 110 HB Större än eller lika med 160 HB Större än eller lika med 165

HB Större än eller lika med 60
Draghållfasthet 750N/mm² 295N/mm² 530N/mm² 540N/mm² 630N/mm² 580N/mm²

200N/mm²
Sträckstyrka 450N/mm² 95N/mm² 210N/mm² 200N/mm² 250N/mm² 240N/mm²

90N/mm²
Förlängningshastighet Större än eller lika med 8 Större än eller lika med 30 Större än eller lika med 15 Större än eller lika med 15 Större än eller lika med 16 Större än eller lika med 10

Större än eller lika med 13
Max temp 300 grader 300 grader 350 grader 350 grader 380 grader 400 grader

400 grader
Linjär expansion 19×10⁻⁶/K⁻¹ 20×10⁻⁶/K⁻¹ 17.5×10⁻⁶/K⁻¹ 17.5×10⁻⁶/K⁻¹ 17.5×10⁻⁶/K⁻¹ 17.5×10⁻⁶/K⁻¹

18×10⁻⁶/K⁻¹
Friktionskoef μ <0.16 μ <0.16 μ <0.155 μ <0.155 μ <0.155 μ <0.155

μ<0.15
Max belastning 100N/mm² 70N/mm² 80N/mm² 80N/mm² 90N/mm² 90N/mm²

60N/mm²
Maxhastighet -torr 0.5m/s 0.5m/s 1.5m/s 1.5m/s 1.5m/s 1.5m/s

2m/s
Max hastighet - smörjning 5m/s 5m/s 8m/s 8m/s 8m/s 8m/s

10m/s
Max pv - torr 1,8 N/mm².m/s 1N/mm².m/s 1,2N/mm².m/s 1,2N/mm².m/s 1,2N/mm².m/s 1,2N/mm².m/s

1N/mm².m/s
Max pv -smörjning 3,8 N/mm².m/s 1,65 N/mm².m/s 2,5 N/mm².m/s 2,5 N/mm².m/s 2,5 N/mm².m/s 2,5 N/mm².m/s 1,65N/mm².m/s
Karakteristisk
Hög belastning, låg hastighet, hög hårdhet Medium belastning, låg hastighet, lätt att bearbeta Medium belastning, medelhastighet, bra styrka Medium belastning, medelhastighet, bra styrka Medium belastning, medelhastighet, korrosionsbeständighet Medium belastning, medelhastighet, korrosionsbeständighet Medium belastning, Medium hastighet, Låg friktionskoefficient

  JDB-2 JDB-2 JDB-2 JDB-3 JDB-4 JDB-5 JDB-5
product-120-120 product-120-120 product-120-120 product-121-121 product-121-121 product-115-116 product-119-116
Materialnamn Tenn brons Tenn brons Tenn brons

Kolstål

+mässing/brons

 Gjutjärn Kolstål Lagerstål
Material CuSn6Zn6Pb3 CuSn10P1 CuSn12 Enligt valt material HT250 45# GCr15
Debsitet 8.9 8.9 8.9 Enligt valt material

7.8

 7.8 7.8
Hårdhet HB Större än eller lika med 60 HB Större än eller lika med 90 HB Större än eller lika med 75 Enligt valt material HB180~230 HRC45~50 HRC55~60
Draghållfasthet 200N/mm² 310N/mm² 270N/mm² Enligt valt material 250N/mm² 600N/mm² 1500N/mm²
Avkastningsgräns 90N/mm² 170N/mm² 150N/mm² Enligt valt material 250N/mm² 355N/mm² 500N/mm²
Förlängningshastighet Större än eller lika med 13 Större än eller lika med 2 Större än eller lika med 5 Enligt valt material Större än eller lika med 1 Större än eller lika med 15 Större än eller lika med 10
Max temp 400 grader 400 grader 400 grader Enligt valt material 400 grader 350 grader 350 grader
Linjär expansion 18×10⁻⁶/K⁻¹ 18×10⁻⁶/K⁻¹ 18×10⁻⁶/K⁻¹ Enligt valt material 11×10⁻⁶/K⁻¹ 11.5×10⁻⁶/K⁻¹ 12×10⁻⁶/K⁻¹
Friktionskoef μ<0.15 μ<0.145 μ<0.145 Enligt valt material μ<0.18 μ<0.17 μ<0.17
Max belastning 60N/mm² 60N/mm² 70N/mm² Enligt valt material 60N/mm² 150N/mm² 250N/mm²
Maxhastighet-Torr 2m/s 2m/s 2m/s Enligt valt material 0.5m/s 0.1m/s 0.1m/s
Max frö-smörjning 10m/s 10m/s 10m/s Enligt valt material 5m/s 3m/s 3m/s
Max pv-torr 1N/mm².m/s 1N/mm².m/s 1N/mm².m/s Enligt valt material 0,8N/mm².m/s 2,0N/mm².m/s 2,5N/mm².m/s
Max pv-smörjning 1,65N/mm².m/s 1,65N/mm².m/s 1,65N/mm².m/s Enligt valt material 3N/mm².m/s 3,8N/mm².m/s 3,8N/mm².m/s
Karakteristisk Medium belastning, Medium hastighet, Låg friktionskoefficient Medium belastning, Medium hastighet, Låg friktionskoefficient Medium belastning, Medium hastighet, Låg friktionskoefficient Enligt valt material Hög belastning, låg hastighet, hög temperatur, kostnadsbesparingar Hög belastning, låg hastighet, Används inte för syra-bas Hög belastning, låg hastighet, Används inte för syra-bas



Fler material kan anpassas



Smörjmedel Drag Typisk tillämpning
Grafit+lägg till

product-164-160

 Utmärkt motståndskraft mot kemiska angrepp och låg friktion. Temperaturgräns 400 grader Svit för allmänna maskiner och under atmosfär
PTEE+PTEE+lägg till

product-188-188

Lägst i friktion och bra vattensmörjning.

Temperaturgräns 260 grader

 Fartyg, hydraulisk turbin, gasslang etc.



Typer av solida självsmörjande-bussningar

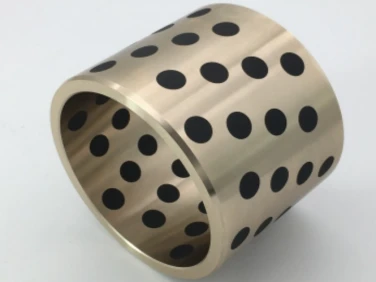

92395394-9312-4fdb-a370-054e1aa76eaf

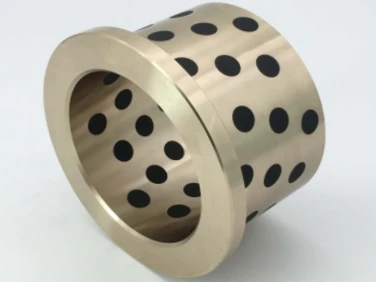

eb698f83-fed8-442b-b3a0-7b55e423b044

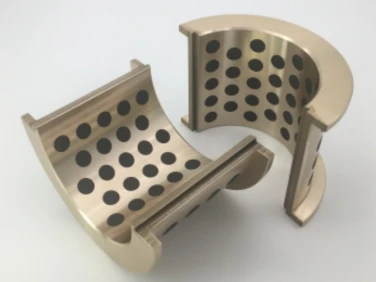

e27799d2-3918-46eb-a36c-e83962bccce5
9207c1a2-dcda-4891-9571-dc1c37d251d5

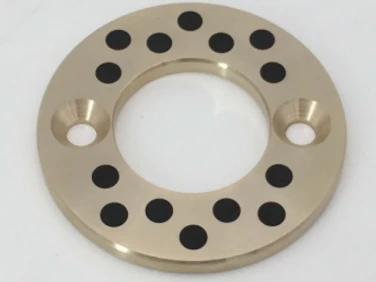

16581cb5-3c81-4cb9-8cd5-51c72c47db44
87445c51-8c2f-4c64-a807-0b72c8a84c76

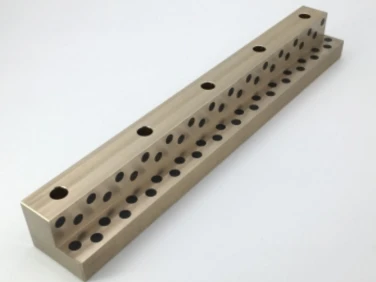

30d3a6fb-3566-4901-8f55-a3b667af3e97

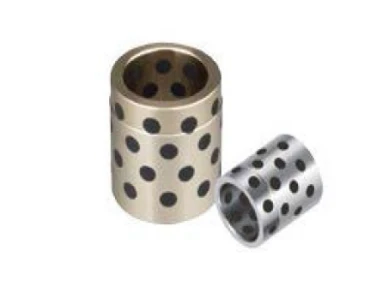

6cdd53d2-e9e0-4a49-a946-dcc1157e8c5f






Som en av de mest professionella-smörjande lagren -jdb-tillverkarna och leverantörerna i Kina, präglas vi av kvalitetsprodukter och låga priser. Du kan vara säker på att grossistförsälja billiga själv-smörjlager -jdb tillverkade i Kina här och få prislista från vår fabrik. Kontakta oss för skräddarsydd service.
