ENRAD KULAGER MED DYPA SPÅR
Vad är ett enradigt spårkullager
Enrads djupspårkullager är en slags mekanisk komponent som används ofta i höghastighets- och lågbullermiljö. Dess struktur bär huvudsakligen radiell belastning och stöder viss axiell belastning genom den inre och yttre ringspårets design. Lagret tillhandahåller en mängd olika tätningsformer, inklusive typ av dammskydd och typ av gummitätningsring. Typen med tätningsring är för-förseglad med hög-kvalitetsfett för att minska friktionsmomentet. Den är lämplig för motorer, växelanordningar, mekaniska armar, biltillverkning, luftkompressorer, jordbruksmaskiner och andra områden
Struktur Av Enrads Deep Groove Ball
Inre & yttre ringar
Funktion: Kärnstrukturen som bär lasten och ger det rörliga spåret för den rullande kroppen.
Strukturella detaljer:
Spårdesign: De inre och yttre ringens löpbanor är kontinuerliga djupa bågspår (krökningsradie ≈ 51,5%-53% av kulans diameter) för att säkerställa smidig rullning av kulorna.
Material: Krombärande stål med hög kolhalt (som GCr15), härdningshårdheten når 60-64 HRC.
Ytbehandling: Banan är super-finbehandlad, med en grovhet på mindre än eller lika med Ra 0,05 μm för att minska friktionsförlusten.
Nyckelegenskaper: Den inre ringen har en interferenspassning med axeln, och den yttre ringen har en övergångspassning med lagersätet.
Funktion: Kärnmedium för överföring av laster, reducering av friktionen genom rullning.
Tekniska parametrar:
Material: AISI 52100 lagerstål (konventionellt) eller AISI 440C rostfritt stål (korrosionsbeständigt).
Precision: G10-grad (diametertolerans ±0,5μm), sfäriskt fel Mindre än eller lika med 0,08μm.
Kvantitet: Ordnas enligt "Z+2"-formeln (Z är ett heltal) för att säkerställa enhetlig lastfördelning.
Specialvariant: Keramiska kulor (Si₃N₄) används för scenarier med hög-hastighet/isolering.
Funktion: Separera stålkulor, bibehåll enhetliga avstånd och förhindra kollisioner
typ:
Stämplad stålbur: 08F lågkolstål (fosfatbehandling), Allmän industriell utrustning (optimal kostnad)
Teknisk plastbur :PA66 + 30% glasfiberförstärkt, höghastighetsförhållanden (dm n-värde > 1 × 10⁶).
Maskinbearbetad kopparbur: HPb59-1 blymässing, miljö med hög temperatur/vakuum (tålig till 350 grader).
Funktion: Minska friktion och slitage, avleda värme och förhindra rost.
Smörjmetod:
Fettsmörjning (svarar för 90 % av applikationerna):
För-fylld med hög-litiumbaserat-fett (NLGI grad 2) med MoS₂-tillsats.
Underhålls-fri livslängd: 10 000 timmar (normala arbetsförhållanden).
Oljesmörjning:
Syntetisk kolväteolja (ISO VG 10-32) för höghastighetsscener.
Fast smörjning:
Mikroporös polymer absorberar smörjolja för att förhindra läckage (speciellt för livsmedelsmaskiner).

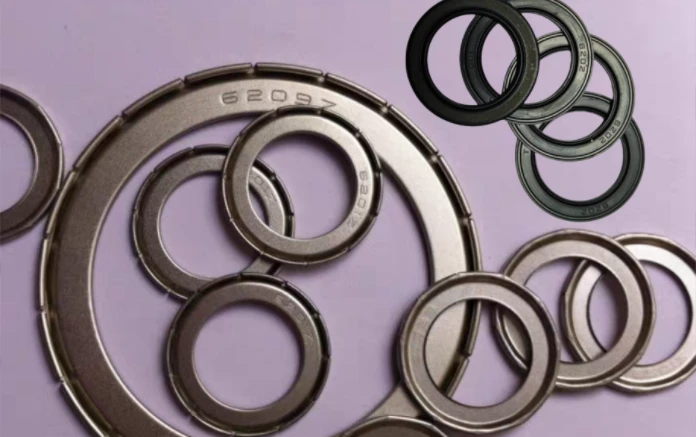

Tätningar/Sköldar
Funktion: Förhindra att föroreningar kommer in och hålla kvar smörjmedel.
| Typ | Strukturera | Skyddsnivå | Friktionseffekt | Tillämpliga scenarier |
| Öppna | / |
IP00 |
/ | Ren miljö |
| Ståltätning | Stämplande stålplåt (icke-kontakt) |
IP5X |
Låg | Dammtät miljö med medelhastighet |
| Gummitätning (2RS) | NBR läppkontaktstätning |
IP6X |
medium | Dammtät och vattentät (allmän industri) |
| Fluorgummitätning | FKM högtemperaturmaterial |
IP6X |
Medium till hög | Hög temperatur/kemisk miljö |
Enradiga spårkullager
V -Formslits Plattslits L-formslits
● Produktserien som företaget förvaltar:
1. Huvud 699ZZ - Startmotor för mikromotor (elektrisk två-hjuling/trehjuling);
2. 6001ZZ--Elektrisk tvåhjulig mobil skoter\\motorcykel;
3. 626ZZ plast-belagda lager – för rörliga dörr- och fönsterdelar och skjutdörrsskivor;
●Den grundläggande strukturen för lagret:
Måtttabell för enradiga spårkullager
| Specifikationer för miniatyrkullager i 6000-serien | |||||||||
| TYP | Övergripande dimension | Grundläggande belastning | Begränsande hastigheter | Vikt | |||||
| d | D | B | rsmin | (Cr) | (Cor) | Fett | Olja | ||
| mm | KN | rpm | KG | ||||||
| 605 | 5 | 14 | 5 | 0.2 | 1.3 | 0.49 | 39000 | 46000 | 0.0035 |
| 606 | 6 | 17 | 6 | 0.3 | 1.95 | 0.74 | 35000 | 42000 | 0.0058 |
| 607 | 7 | 19 | 6 | 0.3 | 2.6 | 1.05 | 34000 | 40000 | 0.0076 |
| 608 | 8 | 22 | 7 | 0.3 | 3.3 | 1.35 | 32000 | 37000 | 0.01 |
| 609 | 9 | 24 | 7 | 0.3 | 3.4 | 1.45 | 31000 | 36000 | 0.016 |
| 6000 | 10 | 26 | 8 | 0.3 | 4.58 | 1.98 | 30000 | 36000 | 0.019 |
| 6001 | 12 | 28 | 8 | 0.3 | 5.1 | 2.38 | 27000 | 36000 | 0.022 |
| 6002 | 15 | 32 | 9 | 0.3 | 5.58 | 2.85 | 23000 | 28000 | 0.031 |
| 6003 | 17 | 35 | 10 | 0.3 | 6.00 | 3.25 | 20000 | 25000 | 0.04 |
| 6004 | 20 | 42 | 12 | 0.6 | 9.38 | 8.02 | 17000 | 21000 | 0.068 |
| 6005 | 25 | 47 | 12 | 0.6 | 10.0 | 5.85 | 15000 | 18000 | 0.078 |
| 6006 | 30 | 55 | 13 | 1 | 13.2 | 8.3 | 12000 | 15000 | 0.11 |
| 6007 | 35 | 62 | 14 | 1 | 16.2 | 10.5 | 11000 | 13000 | 0.148 |
| 6008 | 40 | 68 | 15 | 1 | 17.2 | 11.8 | 9500 | 12000 | 0.185 |
| 6009 | 45 | 75 | 16 | 1 | 21.0 | 14.8 | 8800 | 11000 | 0.23 |
| 6010 | 50 | 80 | 16 | 1 | 22.0 | 16.2 | 8300 | 10000 | 0.258 |
| 6011 | 55 | 90 | 18 | 1.1 | 28.1 | 21.2 | 7500 | 9000 | 0.39 |
| 6012 | 60 | 95 | 18 | 1.1 | 29.6 | 23.2 | 6700 | 8000 |
0.42 |
| 6200-seriens specifikationer | |||||||||
| TYP | Övergripande dimension | Grundläggande belastning | Begränsande hastigheter | Vikt | |||||
| d | D | B | rsmin | (Cr) | (Cor) | Fett | Olja | ||
| mm | KN | rpm | KG | ||||||
| 625 | 5 | 16 | 5 | 0.3 | 1.45 | 0,74 | 32000 | 40000 | 0.005 |
| 626 | 6 | 19 | 6 | 0.3 | 2.34 | 0.885 | 34000 | 40000 | 0.008 |
| 627 | 7 | 22 | 7 | 0.3 | 3.35 | 1.40 | 32000 | 37000 | 0.019 |
| 628 | 8 | 24 | 8 | 0.3 | 4.00 | 1.59 | 31000 | 36000 | 0.016 |
| 629 | 9 | 26 | 8 | 0.3 | 4.45 | 1.95 | 30000 | 35000 | 0.019 |
| 6200 | 10 | 30 | 9 | 0.6 | 5.10 | 2.38 | 24000 | 30000 | 0.032 |
| 6201 | 12 | 32 | 10 | 0.6 | 6.82 | 3.05 | 22000 | 27000 | 0.035 |
| 6202 | 15 | 35 | 11 | 0.6 | 7.65 | 3.72 | 19000 | 24000 | 0.045 |
| 6203 | 17 | 40 | 12 | 0.6 | 9. 58 | 4. 78 | 17000 | 21000 | 0.064 |
| 6204 | 20 | 47 | 14 | 1 | 12.8 | 6.65 | 14000 | 18000 | 0.103 |
| 6205 | 25 | 52 | 15 | 1 | 14.0 | 7.88 | 12000 | 16000 | 0.127 |
| 6206 | 30 | 62 | 16 | 1.1 | 19.5 | 11.5 | 10000 | 13000 | 0.202 |
| 6207 | 35 | 72 | 17 | 1.1 | 25.5 | 15.2 | 9000 | 11000 | 0.288 |
| 6208 | 40 | 80 | I8 | 1.1 | 29.5 | 18.0 | 8200 | 10000 | 0.368 |
| 6209 | 45 | 85 | I9 | 1.1 | 31.5 | 20. 5 | 7600 | 9300 | 0.416 |
| 6210 | 50 | 90 | 20 | 1.1 | 35.0 | 23.2 | 7000 | 8600 | 0.463 |
| 6211 | 55 | 100 | 21 | 1.5 | 46.3 | 29.0 | 6300 | 7500 | 0.61 |
| 6212 | 60 | 110 | 22 | 1.5 | 47.5 | 32.5 | 6000 | 7000 | 0.78 |
| 6300-seriens specifikationer | |||||||||
| TYP | Övergripande dimension | Grundläggande belastning | Begränsande hastigheter | Vikt | |||||
| d | D | B | rsmin | (Cr) | (Cor) | Fett | Olja | ||
| mm | KN | rpm | KG | ||||||
| 635 | 5 | 19 | 6 | 0.3 | 2.34 | 0.885 | 34000 | 40000 | 0.0080 |
| 6300 | 10 | 35 | 11 | 0.6 | 7.65 | 3.48 | 21000 | 26000 | 0.053 |
| 6301 | 12 | 37 | 12 | 1 | 9.72 | 5.08 | 19000 | 24000 | 0.061 |
| 6302 | 15 | 42 | 13 | 1 | 11.5 | 5.42 | 17000 | 20000 | 0.08 |
| 6303 | 17 | 47 | 14 | 1 | 13.5 | 6. 58 | 15000 | 18000 | 0.109 |
| 6304 | 20 | 52 | 15 | 1.1 | 15.8 | 7.88 | 13000 | 16000 | 0.142 |
| 6305 | 25 | 62 | 17 | 1.1 | 22.2 | 11.5 | 11000 | 14000 | 0.219 |
| 6306 | 30 | 72 | 19 | 1.1 | 27.0 | 15.2 | 9200 | 11000 | 0.349 |
| 6307 | 35 | 80 | 21 | 1.5 | 33.2 | 19.2 | 8400 | 10000 | 0.455 |
| 6308 | 40 | 90 | 23 | 1.5 | 40.8 | 24 | 7500 | 9000 | 0.639 |
| 6209 | 45 | 100 | 25 | 1.5 | 52.8 | 31.8 | 6700 | 8000 | 0.83 |
| 6310 | 50 | 110 | 27 | 2 | 61.8 | 37.9 | 6200 | 7300 | 1.082 |
Som en av de mest professionella tillverkarna och leverantörerna av enrads djupa spårkullager i Kina, presenteras vi av kvalitetsprodukter och lågt pris. Du kan vara säker på att grossistförsälja billiga enradiga spårkullager tillverkade i Kina här och få prislista från vår fabrik. Kontakta oss för skräddarsydd service.
